CT METER Trasformatore Amperometrico (TA / CT) Toroidale per Misurazione Corrente fino a 200A - 11506

Name: CT METER Trasformatore Amperometrico (TA / CT) Toroidale per Misurazione Corrente fino a 200A - 11506
SKU: 11506
Price: 15.83 EUR
Availability: InStock

Disponibile

SKU: 11506

qty: 2

Registrati o Accedi per avere accesso agli sconti a te riservati

Descrizione

Il Trasformatore di Corrente, anche noto come Trasformatore Amperometrico, è un dispositivo essenziale per il corretto funzionamento di un impianto fotovoltaico, poiché è utilizzato per proteggere e misurare la corrente alternata del circuito elettrico fino a 200A.

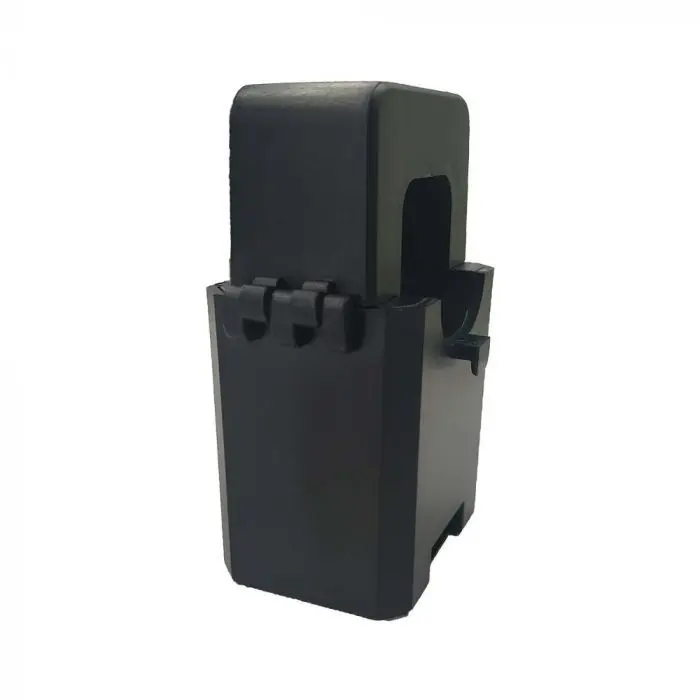

Il V-TAC SKU 11506 è un Trasformatore di Corrente Toroidale progettato con un isolamento del circuito di rilevamento della corrente dal circuito di alimentazione. Questo previene cortocircuiti e garantisce la sicurezza dell'operatore.

L'anello del TA toroidale viene posizionato sulla fase (L) del circuito, collegato tra l'inverter (master) e la rete (grid), per rilevare la corrente alternata prodotta dal sistema fotovoltaico. In un sistema elettrico trifase, saranno necessari 3 TA, uno per ogni fase.

Il segnale prodotto dal toroide viene trasmesso tramite 2 cavi di segnale, collegati all'inverter fotovoltaico negli ingressi designati secondo le istruzioni del manuale. Questo segnale viene utilizzato dall'inverter per controllare la produzione di energia elettrica. Il TA è altamente preciso nella misurazione della corrente.

In sintesi, il Trasformatore di Corrente svolge un ruolo critico nella protezione e nella misurazione della corrente in un impianto fotovoltaico, garantendo un funzionamento sicuro ed efficiente del sistema.

Scheda tecnica

SKU	11506
Marchio	V-TAC
Garanzia	2 anni
Materiale	Lamiera di acciaio al silicio
Colore	Nero
Corrente Massima	200A
Dimensione	46x34.2x75mm
Temperatura d'Esercizio	-25°C to +60°C
Corrente di uscita	5A
Ingresso nominale (rms)	200 A
Ingresso Massimo	480 A
Uscita nominale	0.1 A a 100mA
Rapporto di giri	1：2000
Precisione	0.5/1 %
Linearità	≤0.2 %
Errore di fase	+0.5±0.5°
Massima Resistenza di campionamento	8 Ω
